Технология проведения уклонов.
Уклоны в основном проводят сверху вниз, так как они предназначены для подготовки нижележащих горизонтов, на которых еще не ведутся горные работы.
При буровзрывной технологии бурение шпуров производится ручными электросверлами, пневмосверлами, перфораторами, электрогидробурами и бурильными установками. Проветривание осуществляется вентиляторами местного проветривания. Для погрузки горной массы в вагонетки, скипы или на конвейер применяют погрузочные машины 1ПНБ – 2, 2ПНБ-2 (до 80); 1ПНБ-2У, 2ПНБ-2У, ППМ-4У (до 180); ППН-7 (до250); ППБ-1 (18-450), машинами с боковой разгрузкой ковша типа МПК-3. При углах наклона более 80 машины оборудуются специальными приспособлениями, обеспечивающими их спуск и подъем. Область применения скреперных установок по углу наклона практически неограниченна, но желательно их применять до 350.

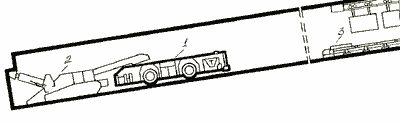

| Схема проведения уклона с применением самоходного вагона 5ВС-15М |
|
| 1- самоходный вагон; 2 – комбайн или погрузочная машина; 3 – ленточный конвейер |

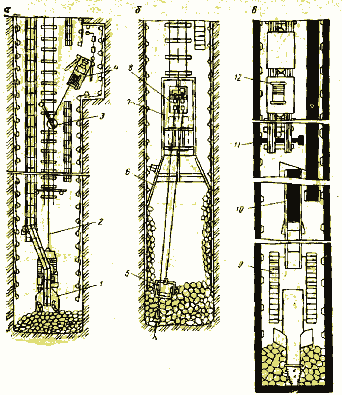

| Схемы проведения уклонов с применением погрузочных машин |
|
а- 1ПНБ-2У;б- скреперной установки; в- проходческого комбайна.
1- ПНБ-2У; 2- канат подвески машины; 3- направляющий блок; 4- предохранительная лебедка;
5- скрепер; 6- съемные борта;7- скреперный полок; 8- скреперная лебедка; 9- комбайн 4ПП2;
10- перегружатель; 11- предохранительный барьер;12- напочвенная канатная дорога. |
Для механизации проведения двухпутных наклонных выработок арочной формы с углом наклона до 350 и площадью сечения в проходке 15 – 26м2 по породам с крепостью до12 буровзрывным способом применяется комплекс «Сибирь- 2М», который состоит из двух погрузочных машин с боковой погрузкой, двух бурильных машин, перегружателя и крепеукладчика.
Технология проведения скатов сверху вниз.
Скаты проводят при углах залегания пластов более 300 для спуска угля и породы под действием своего веса, с подрывкой пород и без подрывки. Форма поперечного сечения – прямоугольная, трапециевидная, круглая.
Скаты в основном проводят снизу вверх, так как при этом отпадает необходимость погрузки угля и породы и водоотлива. На пластах опасных по газу метану эту схему можно применять только с предварительно пробуренной по углю на полную длину выработки скважиной диаметром 400 – 800 мм. Скважина обеспечивает проветривание забоя за счет общешахтной вентиляции. При применении ВВ VI класса можно проводить без скважины. Расширение скважины до проектного сечения осуществляют сверху вниз, или снизу вверх с помощью отбойных молотков или буровзрывных работ. Для механизации работ применяют бурильные установки, буросбоечные машины, нарезные машины, нарезные комбайны и комбайны распорно – шагающего типа. Скаты крепят деревянными рамами, венцовой сплошной крепью, а также металлической и анкерной.
Одновременно площадь сечения ската делят на два – три отделения, из которых одно – два (грузовые) служат для спуска угля и породы, а одно – ходовое – для прохода людей, ремонта ската и пр. Ходовое отделение от углеспускного отшивают досками, оставляя через каждые 5м смотровые окна, закрываемые задвижками, для пропуска застрявшего угля и породы. Ходовые отделения оборудуют трапами, лестницами и предохранительными полками с лядами.
Крепежные материалы в забой ската доставляют волокушами (скипами) по грузовому отделению с помощью лебедки с одноконцевым канатом.
Проведение печей.
По назначению печи разделяют на разрезные, транспортные, вентиляционные и др. проводят печи по пласту угля без подрывки боковых пород. Печи проводят и крепят аналогично скатам. Печи для спуска угля при щитовой выемке проводят круглой формы буровыми машинами, а крепят тюбингами из углепласта. Буровые установки БГА2М, БГА4, Б68КП, буровая машина «Стрела 77».

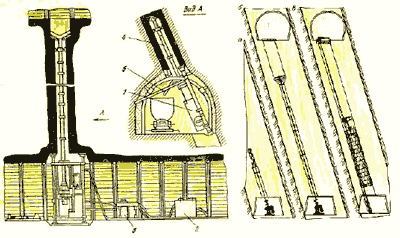

| Схема проведения печей буросбоечной машиной |
|
| 1 – буровой станок с электро – или пневмоприводом, снабженный подающими установочными гидроцилиндрами, гидромеханическим манипулятором наращивания и съема буровых штанг;2- насосная станция; 3- дистанционный пульт управления;4- буровой инструмент; 5- погрузчик горной массы;а - бурение передовой скважины диаметром 500мм; б - расширение скважины до диаметра 1300мм;
в- крепление скважины с помощью передвижного полка ПКТ – 300 |
| Комплекс проходческий для проведения восстающих выработок «Комбайн КПВМ» |
|
Автоматизированный проходческий комплекс включает комбайн КПВМ, энергопоезд, устройство для монтажа и запуска комбайна, пульт управления и другое оборудование.
Предназначен для проведения восстающих выработок по породам средней крепости и крепким.
В зависимости от крепости пород комбайн может оснащаться резцовым или шарошечным исполнительным органом.
Управление комбайном – дистанционное в ручном или автоматизированном режиме.
Диаметр восстающей выработки – 1,4м; 1.7м.
Длина восстающей выработки , - не более 150м.
Угол наклона восстающей выработки - 600-900.
