При комбайновой проходке и креплении выработки анкерной крепью временная крепь устанавливается следующим образом:
- под последний верхняк постоянного крепления заводится одним концом металлическая решетка;
- на крепеустановщик (на рабочем органе комбайна) укладывается верхняк и рабочим органом поджимается к кровле выработки, прижимая второй конец металлической решетки.
Под прикрытием временной крепи производится установка верхняка, бурение шпуров под анкера ( ручным сверлом с принудительной подачей, или навесным бурильным оборудованием, установленным на комбайне, или бурильными установками типа «Рамбор» и пр). Затем устанавливаются анкера, которые затягиваются специальными гайковертами. Усилие затяжки должно контролироваться специальными приборами.
Крепление выработок различными типами крепи подробно изложены в Теме 3 «Конструкции крепи».
Вспомогательные работы – доставка материалов, наростка конвейера, противопожарного и вентиляционного ставов, переноска датчиков контроля воздуха, АГЗ и пр. вспомогательные работы производятся, как правило, в ремонтную смену.

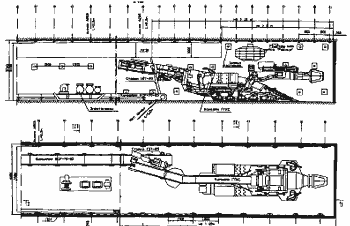

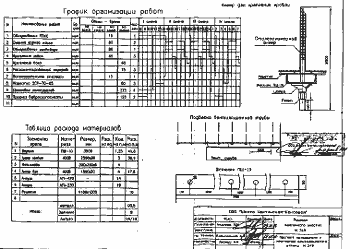

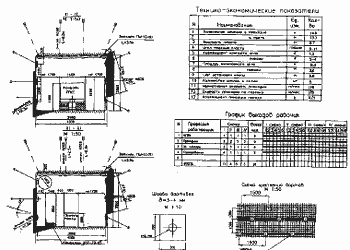

На рисунках приведена технологическая схема проведения вентиляционного штрека № 349 ш. «Чертинская – Коксовая» в 2008г.
Темпы проходки невысокие – 120м\мес вследствие сложных горно – геологичесиких условий.
Опасность по внезапным выбросам угля и газа, горным ударам, с соответствующими мероприятиями, которые рассмотрены в теме №11.
Производительность комбайна снижается из-за наличия немеханизированных процессов проходческого цикла: возведение постоянной крепи, наростки конвейера, требующих остановки комбайна. Наибольшую производительность проходческие комбайны показывают при использовании их в проходческих комплексах.
Проходческие комплексы могут комплектоваться набором отдельных машин и механизмов, выполняющих все основные и вспомогательные процессы или выполнятся в виде одного агрегата, как комплекс КН-5Н «Кузбасс».

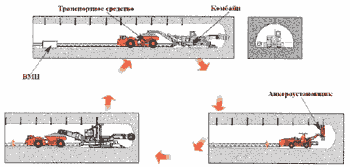

| Технологическая схема проведения выработки, оборудованной комбайном избирательного действия, самоходным вагоном и анкерустановщиком. |
|

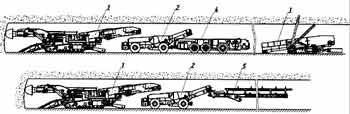

Технологические схемы проходческих комплексов.
1-проходческий комбайн КП21, КП200; 2-бункер-пергружатель БП-15, БПС-22;
3-бункер-дозатор самоходный БДС16; 4-самоходный вагон В15К, В17К, В25К;
5-ленточный мостовой перегружатель ПЛМ800М. |
| Технологическая схема проведения выработки, оборудованной комбайном избирательного действия, ленточным конвейером и подвесным крепеустановщиком. |
|

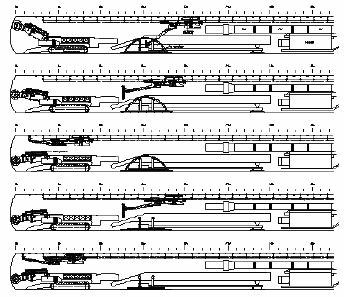

| Технологическая схема с передвижкой ленточного конвейера вслед за комбайном. |
|

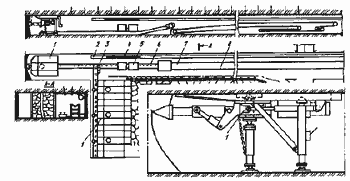

| Проведение выработки проходческо – очистным агрегатом. |
|
| 1-проходческий комплекс;2,4- аккумулятор вентиляционных труб; 3- приводная головка конвейера; 5- энергопоезд; 6- перегружатель; 7,8- ленточный конвейер. |
Рассмотрим технологию проведения выработок при помощи комплекса КН-5Н «Кузбасс»:

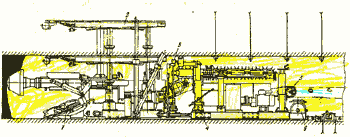

| Комбайновый комплекс КН-5Н «Кузбасс» |
|
| 1 – проходческий комбайн; 2 – временная распорно – шагающая крепь; 3 – конвейер 1ЛТ-80; 4 – крепильщик; 5 – оборудование для возведения анкерной крепи; 6 – электрооборудование. |
